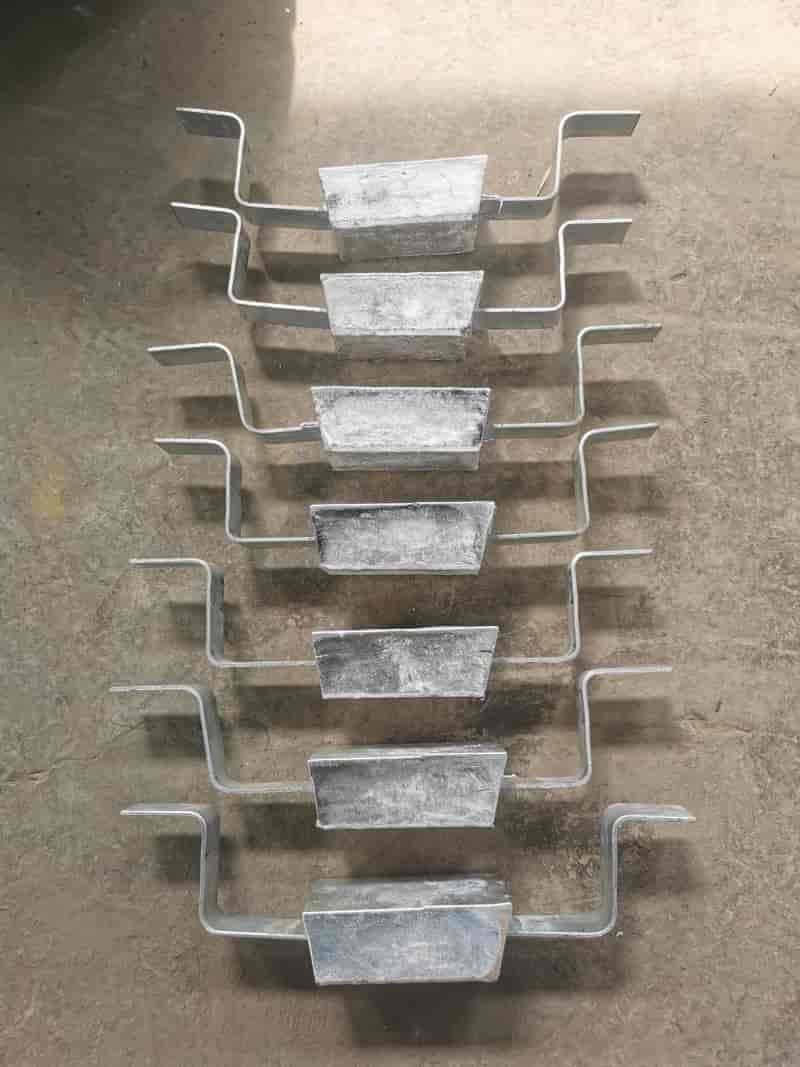

鋁合金犧牲陽(yáng)極適用于海水介質(zhì)中的船舶、機(jī)械設(shè)備、海洋工程和海港設(shè)施以及海泥中管道、電纜等設(shè)施金屬防腐蝕的陰極保護(hù)。
鋁犧牲陽(yáng)極的使用環(huán)境處在海水環(huán)境中的大部分金屬設(shè)備或者原油儲(chǔ)罐內(nèi)部底板的陰極保護(hù)是不能用在氯離子含量低的土壤環(huán)境中。鋁犧牲陽(yáng)極的電極電位為-1.05伏特 ，當(dāng)周圍溫度高于49攝氏度時(shí)鋁犧牲陽(yáng)極的電容量隨著溫度的增長(zhǎng)而遞減，可以參考公式:Z=2500-27(T-20)，T陽(yáng)極工作溫度，單位℃。在咸水環(huán)境中，鋁犧牲陽(yáng)極的電流容量可能會(huì)降低一半。鋁犧牲陽(yáng)極可以直接與需要保護(hù)的設(shè)備結(jié)構(gòu)固定在一起而不需要其他物質(zhì)作為填料。
常用的鋁合金陽(yáng)極有Al-Zn-In系和Al-Zn-Hg系陽(yáng)極，適用于海水中的船舶、碼頭港口與海洋設(shè)施、海水冷卻水系統(tǒng)和儲(chǔ)罐沉積水部位等構(gòu)筑物的陰極保護(hù)。鋁合金陽(yáng)極生產(chǎn)執(zhí)行GB/T 4948-2002《鋁-鋅-銦系合金犧牲陽(yáng)極》。
合金類型 | Al | Zn% | In% | Cd% | Sn% | Mg% | Ti% |
Al-Zn-In | 余量 | 2.0-6.0 | 0.01-0.02 | -- | -- | -- | -- |
Al-Zn-In-Cd | 余量 | 2.5-4.5 | 0.018-0.050 | 0.005-0.020 | -- | -- | -- |
Al-Zn-In-Sn | 余量 | 2.2-5.2 | 0.20-0.045 | -- | 0.018-0.035 | -- | -- |
Al-Zn-In-Si | 余量 | 5.5-7.0 | 0.025-0.035 | -- | -- | -- | -- |
Al-Zn-In-Sn-Mg | 余量 | 2.5-4.0 | 0.020-0.050 | -- | 0.025-0.075 | 0.50-1.00 | -- |
Al-Zn-In-Mg-Ti | 余量 | 4.0-7.0 | 0.020-0.050 | -- | -- | 0.50-1.50 | 0.01-0.08 |
型號(hào) | 開(kāi)路電位(-V CSE) | 閉路電位(-V CSE) | 電容量A·h/kg | 電流效率% | 表面溶解 |
Corr-AA-I | 1.05-1.18 | 1.05-1.12 | 2400min | 85min | 均勻 |
Corr-AA-I | 1.05-1.18 | 1.05-1.12 | 2600min | 92min | 均勻 |
